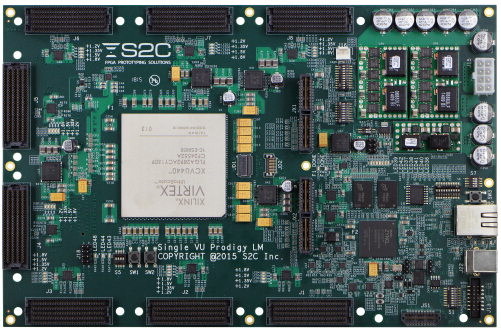

单个 VU440 Prodigy™ 逻辑模块

The Single VU440 Prodigy Logic Module is the industry’s smallest form-factor, all-purpose, stand-alone prototyping system based on Xilinx’s Virtex UltraScale XCVU440 FPGA. The system has 1,176 general purpose I/Os and 44 GTH transceivers on 10 high-speed connectors, and users have access to S2C’s 80+ daughter cards to quickly build prototype targets. Utilizing S2C 6th generation technology, users can perform an array of runtime features remotely through both Ethernet and USB. Up to 16 Single VU Logic Modules can be configured in a Cloud Cube™ to support a large-scale SoC/ASIC and to be shared among multiple users.

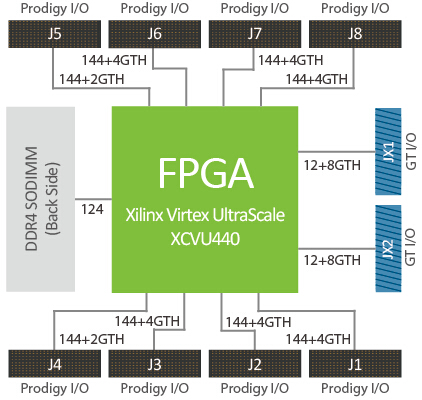

输入/输出架构

特点和优点

大容量、可扩展

  • 5.54M 系统逻辑单元和 88.6Mb 内部存储器
  • 板载 DDR4 SO-DIMM 插槽,最高支持 8GB 内存
  • 外形小巧(260mm x 170mm)
  • 多个逻辑模块可以通过互连模块或电缆方便地连接在一起以扩展容量
  • Cloud Cube 中最多可配置 16 个单 VU 逻辑模块

灵活且强大的 I/O

  • 通过 8 个 Prodigy 连接器提供 1,152 个 I/O 引脚
  • I/O 电压可通过 GUI 中的运行时软件调整为 1.2V、1.35V、1.5V 或 1.8V,板载 4 个状态 LED 来指示 I/O 电压
  • 通过 2 个高速差分 I/O 连接器的 16 个千兆位收发器和 24 个 GPIO,运行速度高达 10Gbps

高级时钟管理

独立模式

  • 6 个全局时钟可供选择
    – 6 个可编程时钟源 (0.2-700MHz)
    – 5 对通过 MMCX 连接器的外部时钟
    – 1 个 OSC 插座
  • 3 个设计时钟输出
    – 通过 3 对 MMCX 连接器

云立方模式

  • 6 个全局时钟可供选择
    – 6 个本地可编程时钟源 (0.2-700MHz)
    – 6个Cloud Cube全局时钟资源
  • 3个反馈时钟
    – 内部生成的时钟可以输出到Cloud Cube全局时钟源

高性能

  • FPGA 功率高达 100W
  • 来自同一 I/O 连接器的 I/O 走线长度相同
  • 板载高速 DDR4 内存支持

高可靠性

  • I/O 连接器的螺丝锁设计
  • 自测试 – 使用软件 GUI 方便地将设计问题与电路板问题隔离开来
  • 使用软件 GUI 监控板载电压、电流和温度
  • 检测到过流、过压或过温时自动关闭

使用方便

  • 自动检测子卡或电缆
  • 板载电池充电电路使 FPGA bin 文件加密变得简单
  • 与S2C现成的预测试子板兼容
  • 通过以太网端口、USB 端口、JTAG 和 micro SD 卡提供多种 FPGA 配置选项
  • 虚拟开关和 LED 用于执行简单任务,例如更改设置或远程指示状况
  • 可选的S2C设计实现软件
  • 可选的 S2C Prodigy 调试模块,通过千兆位收发器进行多 FPGA 深度跟踪调试
  • 可选的 ProtoBridge™ AXI 软件可与事务级软件/仿真模型联合建模
